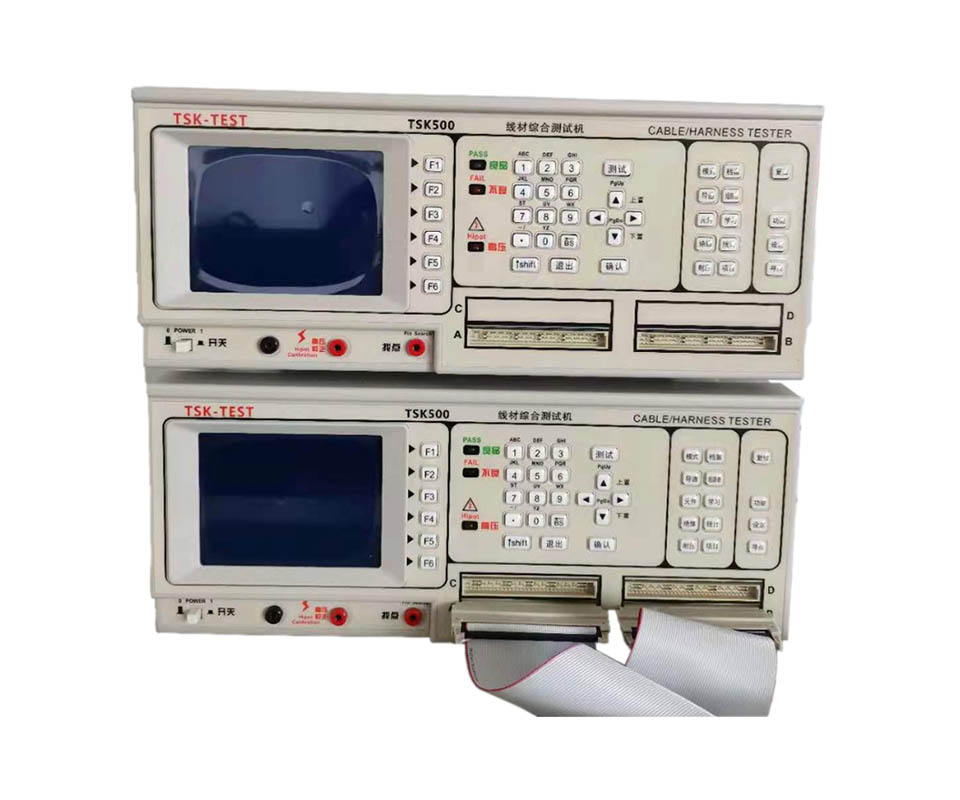

精密线材测试仪TSK500
特点说明
· 机台提供两线或四线式测量法
· 四线式电阻精确度高
· RF线专业测试，电容测试准确
· 最长可以测试200米线。
· 提供320*240 LED 显示屏
· 最高交流1000V , 直流1500V电压
产品型号分类：
| 型号 | 规格 | 量测方式 |
| TSK500A | AC-700,DC-1000 | 两线式 |
| TSK500B | AC-1000,DC-1500 | 两线式 |
| TSK500D | AC-1000,DC-1500 | 四线式 |
| 测试项目 | 符号 | 范 围 |
| 断/短路 | o/s | 2KΩ ~ 50KΩ |
| 导通阻抗 | Cond. | 0.01Ω ~ 50Ω/1毫欧~50欧（四线式） |
| 电阻 | R | 0.1Ω ~ 1MΩ |
| 电容 | C | 10pF ~ 1uF |
| 二极体 | D | 0 ~ 7V |
| 绝缘电阻 | Is. | 1MΩ ~ 1000MΩ |
| 交流耐压 | IL | 0.01mA ~ 5mA |
| 瞬间导通阻抗 | Int. cond. | 0.1Ω ~ 50Ω |
| 瞬间断短路 | Int.O/S | 2KΩ-50KΩ |
|
耐压\绝缘 |
直流高压 200-1500V 交流耐压 100-1000V (100V 解析) |
|
| 测试方式 | 一般 / 单边 / 点测 / 循序 | |
| 信号接口 | Handler / Rs232 / Print | |
| 测量及扫描方式 |
串联/并联 短路启动测试 |
|
| 判定方式 | 良品和不良品 (led) . 扬声器 | |
| 锁定模式 | 标准锁定 / 密码锁定 | |
| 触发模式 | 自动 / 手动 / 连续 / 外部 | |
| 记忆装置 | 1024KB | |
|
综合讯息 |
电源 220V ±10% 60Hz (选购 110V 50Hz) 消耗功率: ≤100W 温度 : -10℃ ~ 35℃ 湿度: RH≤ 75% 尺寸 : 425*190*350 (64p or 128P) / 425*240*350 (256P) 重量 : 13KG(64p) / 14KG(128p) / 18KG(256p) 显示屏: 320*240 Led |
|
TSK500A /B 两线式精密线材测试仪 测试点数选购：
128/256/512/1024
TSK500D 四线式精密线材测试仪 测试点数选购：
64/128/256
标准配件
CT-100 测试牛角 CT-101 30CM-64PIN排线
P-01 寻点笔 电源线/说明书/出厂报告
