产品介绍

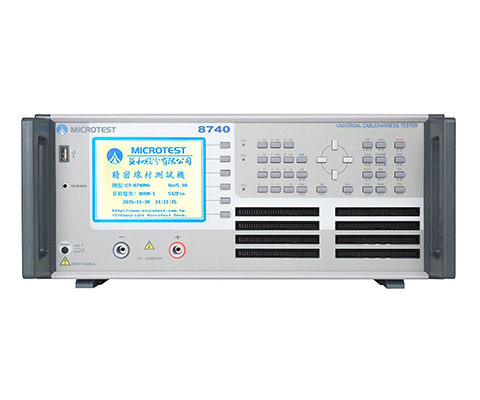

MICROTEST新推出的8740专业线材测试仪器系列，有128/256及512三种不同测试点。有别于以往传统型线材测试仪器，8740专业线材测试仪器内部采用双处理单元，透过DSP处理器进行模拟信号取样测量，加快运算处理速度，从原理更新来摆脱过去使用RMS转DC组件积分器量测方法、花费的时间。并加入400MHZ ARM 9处理器设计人机接口操作，显示画面刷新速度提升300%，也提供完整的RS232 通讯，能将测试结果回传到个人计算机端储存; 内建的记忆空间能储存超过200组测试档案。支持 RS232、USB 和 Printer 等接口。可应用在各种线材、连接器、及连接器与线材结合的成品测试，满足各式线材多点位的测试需求。
8740 亦能支持多物同测及循序测试，以Remote Port搭配自动化产线进行连接器的成品检验，免去人工操作的时间，缩短检验时间。提高产量。
产品特点：
测试点数 128/256/512 点数
测试配置文件案数达500组以上
多物测试:标准4个/扩充后14个
多物循序测试,辨别不良步骤
连接器正反向自动辨识
电容极性/二极管漏电流测试
快速DC 高绝缘阻抗测试
快速AC/DC 耐压测试
线材单边测试/单边绝缘测试
短断路/低阻导通/组件测试
更宽广的短断路阻抗测试范围 2K ~ 100KΩ
高速瞬间短断路/导通测试
USB接口(档案存取/测试结果储存/软件更新)
可外接扬声器/耳机
LCD对比/声音大小可调
量测数据
| 型号 | 8740N | 8740NA | 8740FA |
| AC 高压 | - | 100 ~ 700V | 100-1000V |
| DC 高压 | 50 ~ 1000V | 50 ~ 1000V | 50-1500V |
| AC 高压漏电流 | 0.01mA ~5mA | ||
| DC 高压漏电流 | 0.1μA ~ 1000μA | ||
| DC 高压绝缘 | 1MΩ ~ 1GΩ | ||
| 高压输出准确度 | ±5% | ||
| 高压量测精准度 | ±5% | ||
| 额定输出 | 5Vdc | ||
| 低压电阻量测 | 0.1Ω ~ 1MΩ | ||
| 量测接点 | 128/256/512 点 | ||
| 基本量测时间 | 0.01秒 | ||
| 测试扫描模式 |
自动 / 手动 / 外部 |
||
| 量测讯号 | 低电压量测讯号 | ||
| 线材规格要求 | 最大容许电容量 1μF | ||
| 控制面版 | 系统 / 快速 / 编辑 / 功能按键群组 | ||
| 指示器 | Pass / Fail ( LED) / 红绿指示灯 / 画面显示 / 声响 | ||
规格
| 输入电源 | 固定电压 115 / 230 Vac ±10% |
| 频率 60 / 50 Hz | |
| 液晶屏幕显示 | 320*240 分辨率图形液晶显示 |
| 界面 | 打印机端口 / 远程控制端口 / USB |
| 储存内存 | 最多可储存500组测试配置文件案 |
| 启动方式 | 手动、 自动、 Remote Control |
| 操作环境 | Temperature :15℃ ~ 35℃ Humidity : RH≦75% |
| 外观尺寸 W*H*D | 425x190x350 (mm) |
| 重量 | 14 (Kg) 不含配件 |
测试功能
| 测试功能项目 | 量测范围 |
| 断/短路 | 2KΩ ~ 100KΩ |
| 瞬间短断路测试 | 2KΩ ~ 100KΩ |
| 短断路端点判断 | 可判断短断路端点 |
| 导通 | Max.50.0Ω |
| 电阻 | Max.1MΩ |
| 电容 | 10pF ~ 1uF |
| 二极管 | 0 - 7V |
| 绝缘 | 1MΩ ~ 1GΩ |
| 单边测试 | 可单边测试 |
| AC 高压漏电流 | 0.01mA ~5mA |
| DC 高压漏电流 | 0.1μA ~ 1000μA |
进阶功能项目
| 可程序化连续测试 | |
| 自动找点 | |
| 自动诊断 |
应用范围
HDMI线材、USB线材、讯号线、各式线材、各式连接器
