概 述 (OVERVIEW)
TSK9960型光伏接线盒综合测试仪是本公司针对光伏接线盒电气特性测试需求而研制的专用测试仪器。可测试接线盒内部二极管的正向导通压降VF、反向漏电流IR、反向电压VR、导通直流电阻R、以及温度TC 等参数。能满足10W~400W接线盒(2只~8只二极管)的测试需求。被广泛应用于接线盒生产厂家的在线测试及组件使用厂家的进货验收。符合光伏标准IEC61215、IEC61730。
特 性 (FEATURES)
TSK9960型光伏接线盒综合测试仪
● PLC接口，产线分选
● 文件管理，U盘存储
● VF/绝缘/漏电流/温度/低电阻综合测试
● 开关电源设计，小体积多功能
● 标配RS232C，HANDLER接口和以太网接口
应 用 (APPLICATION)
用于光伏组件接线盒的测试，可以自动识别被测元件，一次性对接线盒的多种参数进行测试
规格(SPECIFICATION)
| 型号 | TSK9960 | |
| 测试参数 | 正向导通压降、反向电压、反向漏电流、导通直流电阻 | |
| 显示 | 4.3英寸 TFT真彩液晶 | |
| VF 测试 |
电流设定范围 | 0~20 A |
| 电流设定精度 | 1%±2个字 | |
| 电流回读范围 | 0~20 A | |
| 电流回读精度 | 1%±2个字 | |
| 电压测试范围 | 0~10 V | |
| 电压测试精度 | 1%±2个字 | |
| IR/VR 测试 |
电流设定范围 | 0~100mA任意设定 |
| 电流设定精度 | 1%±2个字 | |
| 电压设定范围 | 0~250 V 任意设定 | |
| 电压设定精度 | 1%±2个字 | |
| IR精度 | 1%±2个字 | |
| VR精度 | 1%±2个字 | |
| 低电阻测试范围 | 1mΩ~10Ω | |
| 低电阻测试精度 | 1%±2个字 | |
| 其它功能 | VF-℃ VR-IR 图形扫描 | |
| 分选功能 | 可设置上下限值、提供分选和声光报警 | |
| 综合测试 | 多种功能可以任意组合编辑 | |
| 文件存储 | U盘存储 | |
| 接口 | RS232，Handler，LAN | |
| 电源 | 电压：90V AC～250V AC 频率：47Hz~400 Hz | |
| 额定功率 | 500VA | |
| 尺寸 | 358mm*249mm*102mm；重量：3.5kg | |
| 附件 | TSK9340A-1.5米、TSK9603、电源线 | |

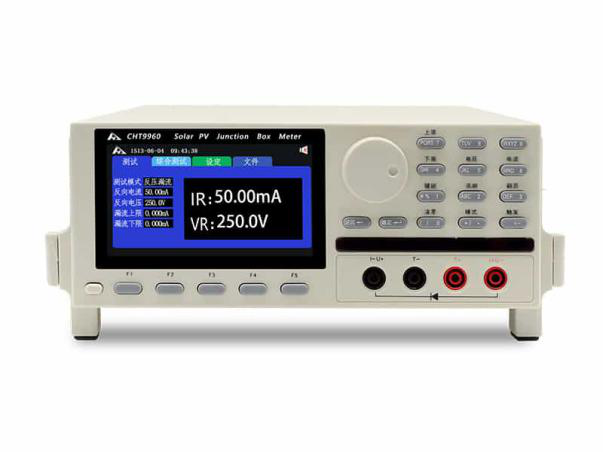

TSK9960型光伏接线盒综合测试仪
